Pourquoi vos boulons, même s'ils ont les mêmes spécifications, se cassent-ils toujours au niveau de l'écrou ?
Dans le monde des assemblages boulonnés, l’écrou est souvent considéré comme un élément de soutien, sans prétention mais absolument vital. Leécrou hexagonal lourd, en particulier, assume les tâches les plus exigeantes au sein de cette famille de composants. Lorsqu'une connexion doit résister à une précharge extrême, à des vibrations sévères ou à des environnements corrosifs difficiles, un écrou standard n'est tout simplement pas suffisant. L'écrou hexagonal lourd devient le seul choix fiable. Sa praticité repose sur quatre piliers : avantages dimensionnels, compatibilité des matériaux, sélection correcte et bonnes pratiques d'installation.
Qu'est-ce qu'un écrou hexagonal lourd

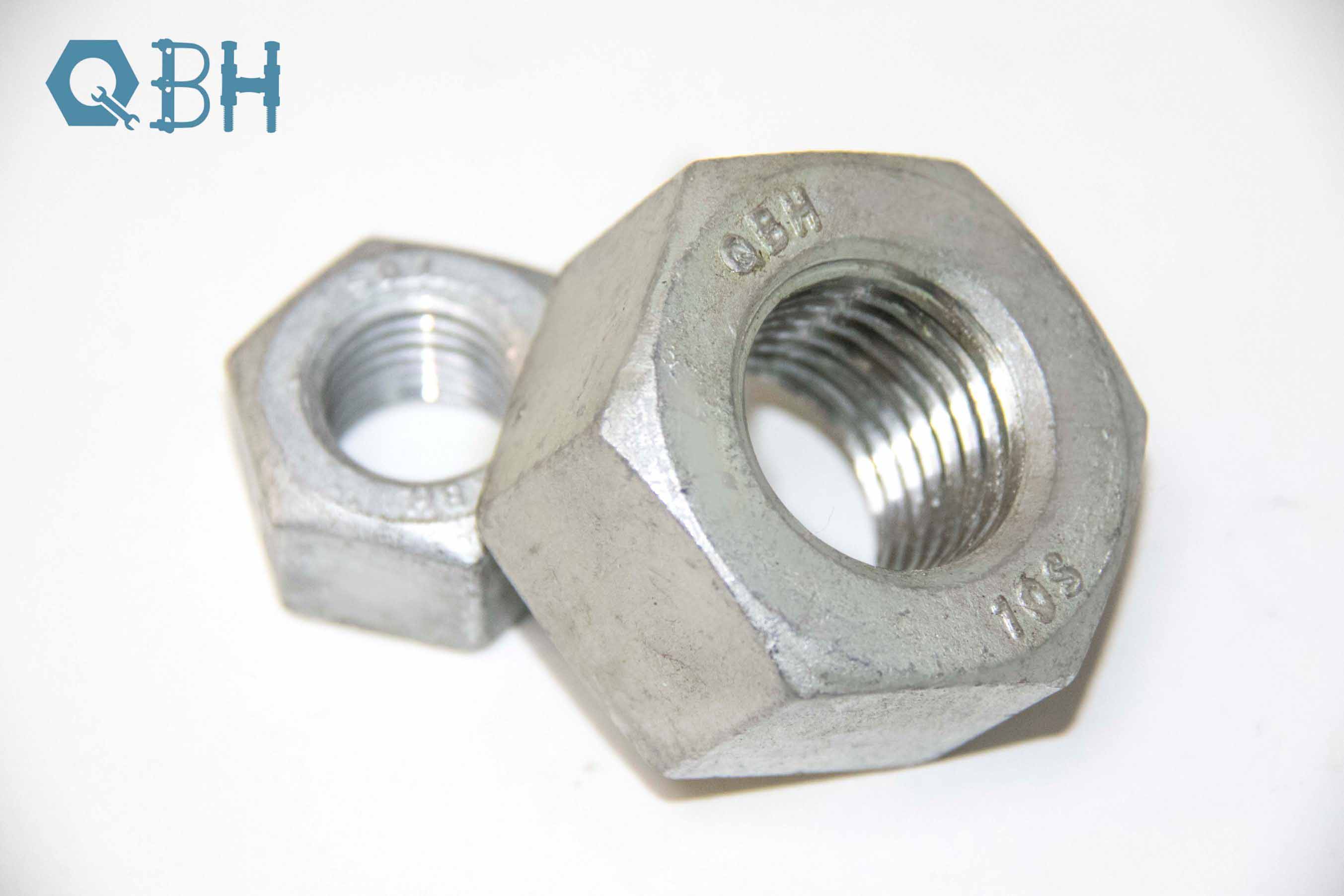

Aécrou hexagonal lourd, comme son nom l'indique, est un écrou plus gros, plus épais et plus résistant que l'écrou hexagonal standard. Il est fabriqué selon des normes dimensionnelles de série lourde, avec deux caractéristiques déterminantes :
-
Plus grande largeur sur plats : par rapport à un écrou standard de même taille nominale, l'écrou hexagonal lourd a une plus grande dimension sur plats, offrant plus de surface de contact pour la clé et réduisant le risque de glissement lorsque le couple est appliqué.
-
Plus grande hauteur d'écrou : la longueur d'engagement du filetage accrue améliore la capacité de charge et la résistance au desserrage de l'ensemble du joint boulonné.
Par rapport aux écrous standards, les écrous hexagonaux lourds offrent une largeur sur plats et une hauteur d'écrou nettement plus grandes. Par exemple, pour un écrou de diamètre nominal de 1 pouce, l'écrou standard a une largeur sur plats de 1,5 pouces et une hauteur de 0,875 pouces, tandis que l'écrou hexagonal lourd mesure 1,625 pouces sur plats et 1,0625 pouces de hauteur. Cela se traduit par une capacité de charge plus élevée, une meilleure résistance à la fatigue et une transmission de couple plus efficace.
Les écrous hexagonaux lourds sont généralement utilisés dans les ponts, les structures en acier, les équipements lourds, les appareils sous pression et toutes les applications où la sécurité est primordiale.
Dimensions et normes clés
La sélection du bon écrou hexagonal lourd commence par la compréhension de son système dimensionnel. Vous trouverez ci-dessous les paramètres dimensionnels clés basés sur la norme ANSI/ASME B18.2.2.
Dimensions des écrous hexagonaux lourds (série en pouces)
| Taille nominale (pouces) | Largeur sur plats (pouces) | Hauteur de l'écrou (pouces) |
|---|---|---|
| 1/2 | 0.875 | 0.5625 |
| 5/8 | 1.0625 | 0.6875 |
| 3/4 | 1.25 | 0.8125 |
| 7/8 | 1.4375 | 0.9375 |
| 1 | 1.625 | 1.0625 |
| 1-1/8 | 1.8125 | 1.1875 |
| 1-1/4 | 2 | 1.3125 |
| 1-3/8 | 2.1875 | 1.4375 |
| 1-1/2 | 2.375 | 1.5625 |
Dimensions des écrous hexagonaux lourds (série métrique)
| Taille nominale (mm) | Largeur sur plats (mm) | Hauteur de l'écrou (mm) |
|---|---|---|
| M12 | 22 | 12 |
| M16 | 27 | 16 |
| M20 | 34 | 20 |
| M24 | 41 | 24 |
| M30 | 50 | 30 |
| M36 | 60 | 36 |
| M42 | 70 | 42 |
| M48 | 80 | 48 |
Conseil pratique : lors de la sélection d'un écrou hexagonal lourd, au-delà de la confirmation de la compatibilité des tailles de filetage, vérifiez toujours que la largeur sur plats correspond à votre clé ou à votre outil dynamométrique existant. Les écrous lourds ont des dimensions transversales plus grandes et nécessitent des douilles ou des clés à fourche de taille appropriée.
Matériaux et classes de propriétés
Le matériau et la classe de propriétés d'un écrou hexagonal lourd déterminent directement son adéquation à des conditions de fonctionnement spécifiques.
1. Matériaux courants
| Matériel | Caractéristiques | Applications typiques |
|---|---|---|
| Acier au carbone (moyen/faible carbone) | Faible coût, résistance modérée | Structures générales en acier, liaisons mécaniques ordinaires |
| Acier allié (4140 / 42CrMo) | Haute résistance, bonne ténacité | Équipement lourd, appareils sous pression, ponts |
| Acier inoxydable (304/316) | Excellente résistance à la corrosion | Usines chimiques, milieux marins, agroalimentaire |
| Alliages haute température | Résistance à la chaleur, résistance au fluage | Tuyauterie haute température, chaudières, turbines à gaz |
2. Catégories de propriétés
Faire correspondre la classe de propriétés des écrous à la classe de propriétés des boulons est un principe de sélection fondamental :
Écrous métriques : selon les normes ISO 898-2, les classes de propriétés sont désignées comme 6, 8, 10, 12, etc. Des nombres plus élevés indiquent une plus grande résistance à la traction. La classe de l'écrou ne doit pas être inférieure à la classe du boulon correspondant, sinon l'écrou sera le premier à échouer lors de la connexion.Écrous en pouces : selon les normes ASTM A563, les qualités courantes incluent A, B, C, D, DH, etc. Différentes qualités correspondent à différents états de traitement thermique et niveaux de résistance. Les écrous de série lourde sont généralement utilisés avec des boulons à plus haute résistance.
3. Finitions de surface
La finition de surface affecte non seulement l’apparence mais également la résistance à la corrosion et au grippage :
Oxyde noir : Fournit une protection de base contre la rouille à faible coût, adaptée aux environnements intérieurs secs.Galvanisation à chaud : Revêtement épais présentant une excellente résistance à la corrosion, adapté aux environnements extérieurs ou corrosifs. Notez que l’épaisseur du revêtement affecte la précision de l’ajustement du filetage.
Revêtement Dacromet/Zinc-Aluminium : Aucun risque de fragilisation par l'hydrogène, excellente résistance au brouillard salin, couramment utilisé dans les applications automobiles et éoliennes.
Zingage mécanique : revêtement uniforme, sans fragilisation par l'hydrogène, adapté aux fixations à haute résistance.
Revêtement Téflon/Xylan : Fournit un très faible coefficient de friction, améliore la relation couple-tension, réduit la dispersion.
Hex lourd ou écrou standard : comment choisir
En ingénierie pratique, quand choisir un écrou hexagonal lourd et quand un écrou standard suffit-il ? Le tableau comparatif suivant donne des indications :
| Aspect de comparaison | Écrou hexagonal standard | Écrou hexagonal lourd |
|---|---|---|
| Largeur sur plats | Plus petit | Plus grand |
| Hauteur de l'écrou | Diluant | Plus épais |
| Capacité de charge | Modéré | Plus haut |
| Résistance à la fatigue | Modéré | Supérieur |
| Résistance au desserrage | Modéré | Supérieur |
| Applications typiques | Connexions mécaniques générales | Connexions à haute résistance, composants de sécurité critiques |
| Exigence de couple | Couple standard | Capacité de précharge supérieure |
| Coût | Inférieur | Plus haut |
Lignes directrices de sélection :
- Si le joint est soumis à une précharge élevée, à une charge d'impact ou à une charge cyclique, un écrou hexagonal lourd devrait être le choix préféré.
-
Si la conception nécessite une classe de propriété de boulon 10,9 ou supérieure, un écrou hexagonal lourd est généralement requis.
-
Pour les environnements corrosifs ou les applications de sécurité critiques, des écrous lourds sont recommandés même sous des charges modérées pour fournir une marge de sécurité supplémentaire.
Installation et gestion du couple
Même le meilleur écrou est inutile s’il est mal installé. Une installation correcte est essentielle à l’intégrité des joints.
1. Relation couple et précharge
Lors du serrage d'un écrou, le couple appliqué est converti à travers les filetages en précharge axiale dans le boulon. L'écrou hexagonal lourd, avec ses dimensions transversales plus grandes et sa plus grande hauteur, peut gérer de manière fiable des niveaux de couple plus élevés.
Formule de couple :
T = K × D × F
Où:
T = Couple d'installationK = Facteur d'écrou (en fonction du frottement du filetage, du matériau et de la lubrification)
D = Diamètre nominal du filetage
F = Précharge cible
2. Lubrification et facteur de noix
Les conditions de lubrification ont un impact significatif sur le facteur écrou. Dans différentes conditions de lubrification, le couple requis pour obtenir la même précharge peut varier de plus de 30 %.
| État de lubrification | Facteur de noix K (référence) | Remarques |
|---|---|---|
| Sec (pas de lubrification) | 0,20 – 0,30 | Diffusion élevée, non recommandée |
| Huile de machine standard | 0,15 – 0,20 | Applications industrielles conventionnelles |
| Graisse au bisulfure de molybdène | 0,10 – 0,15 | Applications à précharge élevée |
| Revêtement en téflon | 0,08 – 0,12 | Précision de contrôle de couple la plus élevée |
Recommandation : Pour les joints critiques, utilisez la méthode couple-angle plutôt que le simple contrôle du couple pour une gestion plus précise de la précharge.
3. Erreurs d'installation courantes
| Erreur | Conséquence | Pratique correcte |
|---|---|---|
| Utiliser une clé dépareillée | Glissement, coins d'écrou endommagés | Utilisez la bonne douille ou la bonne clé plate |
| Couple excessif | Fracture d'un boulon ou d'un écrou | Suivre les valeurs de couple spécifiées |
| Couple insuffisant | Précharge insuffisante, relâchement des joints | Suivre les valeurs de couple spécifiées |
| Ignorer les conditions de lubrification | Diffusion élevée du facteur de noix, précharge incontrôlée | Utiliser le lubrifiant spécifié et documenter les conditions |
| Mélanger des matériaux différents | Corrosion galvanique, inadéquation de résistance | Assurer la compatibilité des matériaux et des qualités |
Scénarios d'application courants
Les écrous hexagonaux lourds sont utilisés dans pratiquement toutes les industries où la fiabilité des connexions est essentielle :
| Industrie | Applications typiques |
|---|---|
| Construction de structures en acier | Assemblages poteaux-poutres, assemblages de joints, boulons d'ancrage |
| Ingénierie des ponts | Connexions des fermes principales, ancrages de câbles |
| Machinerie lourde | Bases de presses, bâtis de laminoirs, grandes boîtes de vitesses |
| Énergie éolienne | Connexions de tour, brides de pale, boulons de fondation |
| Appareils à pression et tuyauterie | Raccords à bride, fixation de la tête |
| Pétrochimique | Tuyauterie haute pression haute température, brides de réacteur |
| Train et transport en commun | Fixation des rails, liaisons des essieux |
| Marine et Offshore | Structures de coque, montage d'équipements de pont |
Entretien et inspection
Écrous hexagonaux lourdssont robustes, mais dans des conditions extrêmes, ils nécessitent néanmoins une inspection et un entretien réguliers :
-
Resserrage au couple : dans les 24 heures suivant l'installation initiale et au début de l'exploitation, resserrez les joints critiques pour compenser la relaxation de la précharge.
-
Inspection visuelle : vérifiez régulièrement la présence de fissures, de corrosion, de déformation ou de signes de desserrage.
-
Marquage de couple : appliquez des marques de couple après l'installation pour faciliter l'identification rapide du desserrage lors des inspections futures.
-
Politique de remplacement : tout écrou qui a été gravement surchargé ou qui présente des défauts visibles doit être remplacé et ne doit pas être réutilisé.
L'aspect pratique de l'écrou hexagonal lourd réside dans sa capacité à résoudre un problème d'une simplicité trompeuse, mais pourtant crucial, à savoir comment maintenir l'intégrité des joints dans des conditions extrêmes, grâce à des dimensions plus grandes, des sections plus épaisses et des matériaux de qualité supérieure. Sa valeur ne réside pas dans son apparence mais dans les charges qu'il supporte silencieusement à chaque point de connexion critique. Lors de la sélection, suivez strictement les normes, faites correspondre les classes de propriétés des boulons et confirmez les conditions de fonctionnement. Lors de l'installation, faites attention à la gestion du couple, au contrôle de la lubrification et aux procédures appropriées. Un seul écrou hexagonal lourd supporte non seulement la précharge du boulon, mais aussi la marge de sécurité de l'ensemble du système.
