À quoi sert un boulon à tête plate DIN7991 ?
Abstrait:Cet article explique le boulon à tête plate DIN7991, ses dimensions, ses options de matériaux et ses utilisations typiques dans les machines, l'automobile et l'assemblage industriel. Il fournit aux acheteurs B2B des conseils pratiques sur les caractéristiques, l'installation et les critères de sélection des applications de fixation à tête fraisée.
Table des matières
Ce que couvre la norme DIN7991

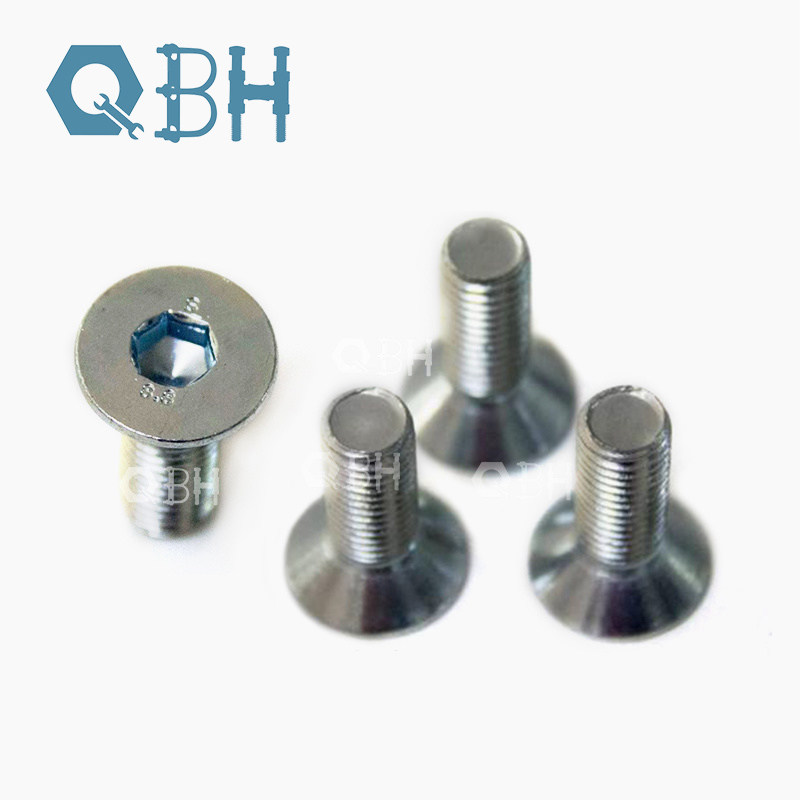

Le boulon à tête plate DIN7991 est une fixation métrique définie par la norme allemande DIN. Il comporte une tête plate fraisée avec un entraînement à douille hexagonale, lui permettant de s'asseoir au ras de la surface de contact. Cela en fait un choix courant lorsqu’une finition lisse et encastrée est requise.
La norme spécifie les dimensions de la tête, les tailles de filetage et les tolérances. Les acheteurs travaillant avec des conceptions européennes ou métriques font souvent référence à la norme DIN7991 lorsqu'ils ont besoin d'un boulon à tête fraisée fiable avec une géométrie prévisible.
Caractéristiques de conception et dimensionnelles
La conception du boulon est centrée sur une tête fraisée à 90 degrés et une douille hexagonale interne. Ces caractéristiques fonctionnent ensemble pour fournir une fixation sécurisée et discrète.
Tête plate fraisée
La tête plate affleure la pièce lorsqu'elle est installée dans un fraisage assorti. Cela réduit la saillie et crée une surface propre.
Entraînement à douille hexagonale
La douille hexagonale interne permet le serrage avec une clé Allen standard. Il prend en charge un transfert de couple élevé et est moins susceptible de sortir que certains types de disques externes.
Options de filetage et de longueur
Les boulons DIN7991 sont disponibles dans une gamme de tailles et de longueurs de filetage métrique. Les acheteurs doivent faire correspondre le pas et la longueur du filetage à l'épaisseur du matériau et aux exigences de charge de l'application.
Flush
Tête fraisée
Affleurant la surface pour une finition propre.
Conduire
Douille hexagonale
Permet un couple élevé avec des clés Allen standard.
Standard
Dimensionnement métrique
Disponible dans une large gamme de tailles M3 à M20.
Matériaux et finitions de surface
Les performances d'un boulon à tête plate DIN7991 dépendent fortement de son matériau et de sa finition. Les options courantes incluent l'acier allié, l'acier inoxydable et d'autres qualités résistantes à la corrosion.
- Acier allié avec placage à l'oxyde noir ou au zinc pour usage industriel général.
- Nuances d'acier inoxydable telles que A2 et A4 pour la résistance à la corrosion.
- Finitions galvanisées à chaud pour environnements extérieurs ou humides.
- Finition unie pour les applications où les interférences du revêtement sont un problème.
- Classes de propriétés de 8,8 à 12,9 pour différentes exigences de résistance.
La sélection de la bonne combinaison de matériaux et de finitions aide à prévenir la rouille, le grippage et les défaillances prématurées en service.
Applications en assemblage
Le profil affleurant du boulon DIN7991 le rend utile dans de nombreux assemblages mécaniques et structurels.
Machines et équipements
Utilisé là où les pièces mobiles ou les couvercles doivent rester alignés pour éviter les interférences. Courant dans les boîtes de vitesses, les cadres et les protections de machines.
Automobile et transports
Trouvé dans les supports, les panneaux et les aménagements intérieurs où une fixation à profil bas est nécessaire. La douille hexagonale permet également un accès compact aux outils.
Boîtiers industriels et électriques
Idéal pour les armoires de commande et les panneaux où une surface extérieure lisse est préférable et où la résistance aux altérations est bénéfique.
Conseils d'installation et de sélection
Une installation correcte garantit que le boulon fonctionne comme prévu et maintient l'intégrité du joint. Le tableau ci-dessous résume les points clés.
| Considération | Recommandation |
|---|---|
| Angle de fraisage | Faites correspondre l'angle de tête de 90 degrés du boulon. |
| Longueur du fil | Assurez-vous que la profondeur d’engagement est suffisante pour la charge. |
| Compatibilité des matériaux | Évitez les métaux différents qui peuvent provoquer une corrosion galvanique. |
| Couple | Respectez le couple de serrage recommandé pour la classe de propriété. |
| Lubrification | Utilisez un antigrippant là où le grippage présente un risque, notamment en acier inoxydable. |
Pour les spécifications détaillées et les tailles disponibles, visitez leBoulon à tête plate DIN7991page produit.
Foire aux questions
DIN7991 est une norme allemande qui définit les dimensions et les tolérances des boulons à tête plate fraisée. Il spécifie la forme de la tête, la taille de la douille hexagonale, le filetage et les plages de longueur.
DIN912 est un boulon à tête cylindrique, tandis que DIN7991 a une tête plate fraisée. Le DIN7991 est conçu pour affleurer la surface, tandis que la tête DIN912 dépasse au-dessus.
Les matériaux courants comprennent l'acier allié (classes de propriété 8.8, 10.9, 12.9) et l'acier inoxydable (A2, A4). Les finitions de surface comprennent l'oxyde noir, le zingage et la galvanisation à chaud en fonction des exigences de corrosion.
Mesurez l'épaisseur totale des pièces à assembler, puis ajoutez la longueur d'engagement du filetage requise. La longueur du boulon doit permettre un engagement complet sans descendre dans les trous borgnes.
Pourquoi utiliser le boulon à tête plate DIN7991
Le boulon à tête plate DIN7991 combine une tête fraisée à profil bas avec un entraînement à douille hexagonale fiable. Il est bien adapté aux assemblages où une surface affleurante, une capacité de couple élevée et une standardisation métrique sont importantes. Avec le bon matériau et la bonne finition, il fonctionne de manière constante dans les applications de boîtiers de machines, automobiles et industriels.
Pour consulter les dimensions, les matériaux et les options de commande, explorez leBoulon à tête plate DIN7991ou contactez notre équipe pour obtenir de l’aide.
