Pourquoi les goujons de cisaillement révolutionnent-ils l’ingénierie de construction moderne ?

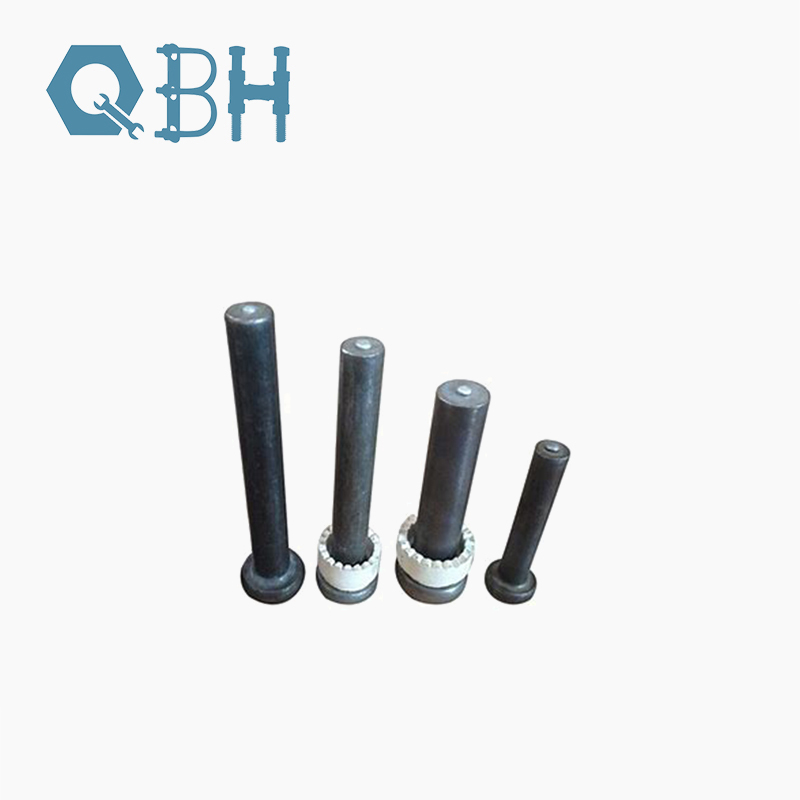

Dans le paysage changeant de l'ingénierie des structures,goujons de cisaillementsont devenus un élément crucial des systèmes de construction composites. Ces connecteurs petits mais puissants jouent un rôle essentiel dans le transfert des forces entre les poutres en acier et les dalles de béton, permettant aux bâtiments, ponts et infrastructures de résister efficacement aux charges dynamiques. Un goujon de cisaillement, souvent appelé connecteur de cisaillement à tête, est soudé sur une poutre en acier avant que le béton ne soit coulé. Sa fonction est de garantir que les deux matériaux – l’acier et le béton – agissent comme une structure unique et unifiée, améliorant considérablement la capacité portante, la rigidité et la sécurité globale.

L’utilisation de goujons de cisaillement ne concerne pas seulement l’intégrité structurelle ; il représente la synergie de la science des matériaux, de l’ingénierie de précision et de l’innovation en construction. En liant l'acier et le béton, ces connecteurs minimisent le glissement et la déformation sous contrainte, améliorant ainsi à la fois les performances et la longévité de la structure.

Les goujons de cisaillement sont largement utilisés dans des applications telles que les immeubles de grande hauteur, les sols industriels, les ponts composites, les plates-formes offshore et les projets d'infrastructure qui nécessitent une résistance et une fiabilité maximales. Leur popularité croissante est étroitement liée aux normes de conception modernes mettant l'accent sur l'efficacité de la charge, la durabilité et la réduction des coûts, que les goujons de cisaillement supportent exceptionnellement bien.

Vous trouverez ci-dessous une description détaillée des paramètres techniques clés qui définissent les goujons de cisaillement de haute qualité utilisés dans la construction mondiale :

Ces paramètres techniques garantissent que les goujons de cisaillement sont capables d'offrir un comportement structurel optimal, que ce soit dans des zones sismiques, des tabliers de pont ou des projets industriels à grande échelle.

Pourquoi les goujons de cisaillement deviennent-ils une norme de construction mondiale ?

L’adoption rapide des goujons de cisaillement dans le génie civil découle de leur efficacité mécanique, de leur rapidité de construction et de leur avantage économique. À mesure que les projets de construction deviennent plus complexes et que la durabilité occupe une place centrale, les goujons de cisaillement offrent un mélange de simplicité et de hautes performances que peu d'autres composants peuvent égaler.

Principaux avantages des goujons de cisaillement :

1. Efficacité améliorée du transfert de charge – Ils permettent une action composite complète entre l'acier et le béton, améliorant ainsi la rigidité globale et réduisant la déflexion.

2. Installation plus rapide – Grâce à l’équipement automatique de soudage de goujons, les entrepreneurs peuvent installer des milliers de goujons par jour avec une qualité constante.

3. Sécurité structurelle améliorée – En verrouillant la poutre en acier et la dalle de béton ensemble, les goujons de cisaillement réduisent les vibrations et résistent aux charges dynamiques dues au vent ou aux forces sismiques.

4. Coûts de matériaux réduits – La conception composite optimisée permet des dalles plus fines et des poutres plus légères sans compromettre la résistance.

5. Durabilité à long terme – Les revêtements résistants à la corrosion et les options en acier inoxydable garantissent des performances dans des environnements difficiles tels que les projets marins ou côtiers.

6. Durabilité – La méthode composite réduit les déchets de matériaux, soutient l’efficacité énergétique et s’aligne sur les certifications modernes des bâtiments écologiques.

De plus, avec la demande croissante de développement urbain de grande hauteur et de renouvellement des infrastructures, les goujons de cisaillement sont devenus partie intégrante de la construction de villes résilientes et durables. Ils garantissent non seulement la cohésion structurelle, mais s'alignent également sur les tendances d'ingénierie modernes axées sur la conception légère, l'assemblage rapide et la construction modulaire.

La tendance mondiale souligne également l'importance du respect des normes reconnues telles que ISO 13918 et AWS D1.1, garantissant que chaque projet maintient une cohérence et une assurance qualité internationales.

Comment fonctionnent les goujons de cisaillement dans les applications réelles ?

Pour comprendre le fonctionnement des goujons de cisaillement, il faut examiner la mécanique de la construction composite. Lorsqu'une dalle de béton repose sur une poutre en acier, les deux matériaux tentent de supporter les charges différemment : l'acier résiste principalement à la tension, tandis que le béton excelle sous la compression. Sans connecteurs de cisaillement, un glissement se produit au niveau de l'interface, entraînant une concentration des contraintes et une défaillance potentielle.

Les goujons de cisaillement éliminent ce problème en créant un verrouillage mécanique entre l'acier et le béton. Pendant le chargement, les goujons résistent aux forces de cisaillement horizontales, garantissant que les deux matériaux se déforment ensemble pour former un seul élément composite. Il en résulte un élément structurel plus rigide, plus solide et plus stable.

Principe d'ingénierie :
Le transfert de charge s'effectue grâce à la résistance au cisaillement de chaque goujon. Chaque goujon agit comme un petit porte-à-faux noyé dans le béton et sa capacité dépend du diamètre, de la qualité du matériau et de la résistance de la soudure. La conception garantit généralement que la résistance au cisaillement du goujon correspond ou dépasse la charge de conception de la section composite, garantissant ainsi la sécurité même dans des conditions extrêmes.

Exemples d'application :

• Ponts : des goujons de cisaillement sont utilisés sur les poutres en acier pour relier la dalle du tablier, répartissant ainsi les charges de circulation uniformément et améliorant la durée de vie en fatigue.

• Bâtiments : Utilisé dans les systèmes de plancher et les murs centraux pour améliorer la rigidité et minimiser les vibrations du sol.

• Plates-formes offshore : assurent un ancrage sécurisé entre les tabliers en acier et les couches de béton armé pour une résistance aux vagues et aux chocs.

• Installations industrielles : Améliorez la performance des fondations de machinerie lourde et des réservoirs de stockage.

Grâce aux progrès de la technologie automatisée de soudage des goujons, l’installation est devenue plus rapide et plus précise. Les machines modernes de soudage de goujons utilisent des viroles en céramique pour contenir l’arc, garantissant ainsi une soudure propre et par fusion complète. Cela garantit que chaque goujon de cisaillement est solidement ancré, offrant des performances à long terme même dans des conditions de chargement dynamique ou cyclique.

Quel est l’avenir de la technologie des goujons de cisaillement et quelle est la contribution de QBH ?

L’avenir de la technologie des goujons de cisaillement est défini par l’innovation, la durabilité et la précision numérique. Alors que la construction entre dans une nouvelle ère fondée sur les matériaux intelligents et l’automatisation, les goujons de cisaillement devraient évoluer dans plusieurs domaines clés :

1. Alliages à haute résistance et revêtements avancés : La prochaine génération de crampons intégrera des alliages résistants à la corrosion et des nanorevêtements pour les environnements extrêmes.

2. Intégration modulaire préfabriquée : les goujons seront préinstallés dans des modules fabriqués en usine, réduisant ainsi la main-d'œuvre sur site et améliorant le contrôle qualité.

3. Surveillance intelligente de la qualité : intégration avec des capteurs numériques pour suivre l'intégrité des soudures et les performances de contrainte en temps réel.

4. Fabrication neutre en carbone : les méthodes de production respectueuses de l'environnement et les initiatives de recyclage minimiseront l'impact environnemental.

5. Impression 3D et personnalisation : les innovations futures pourraient inclure la fabrication additive de goujons spécialisés pour des conditions de charge ou des conceptions architecturales uniques.

Ces tendances indiquent que les goujons de cisaillement continueront d’être le moteur silencieux des structures les plus résilientes et les plus efficaces au monde.

Questions courantes sur les goujons de cisaillement

Q1 : Comment la qualité du soudage des goujons de cisaillement peut-elle être testée sur site ?
A1 : Les tests sur site impliquent généralement une combinaison d’inspection visuelle, de test de pliage et de test par ultrasons. L'inspection visuelle garantit un alignement correct et une fusion complète des soudures, tandis que les tests de pliage confirment l'intégrité mécanique. Les tests par ultrasons fournissent une évaluation non destructive des défauts internes, garantissant la conformité aux normes telles qu'AWS D1.1.

Q2 : Quels facteurs affectent la capacité de cisaillement d’un connecteur à goujons ?
A2 : La capacité de cisaillement est influencée par le diamètre des goujons, la résistance du béton, l'espacement et la profondeur d'ancrage. Des diamètres plus grands et des résistances de béton plus élevées augmentent la résistance, tandis qu'un espacement adéquat empêche les effets de groupe qui réduisent l'efficacité. Les ingénieurs de conception doivent calculer ces paramètres avec précision à l'aide des formules décrites dans la norme EN 1994-1-1 (Eurocode 4) ou dans les directives AISC pour garantir la sécurité.

Alors que le secteur de la construction recherche une plus grande efficacité, QBH est à l’avant-garde de cette transformation. Forte de plusieurs années d'expertise dans la fabrication de goujons de cisaillement de précision, QBH fournit des produits conformes aux normes ISO 13918, AWS D1.1 et EN ISO 14555. Chaque montant est soumis à un contrôle de qualité rigoureux, garantissant des performances et une durabilité exceptionnelles dans les projets les plus exigeants.

QBHcontinue d'innover en intégrant des matériaux durables, des traitements de surface avancés et des lignes de production entièrement automatisées, s'alignant ainsi sur l'évolution mondiale vers des systèmes de construction plus intelligents et plus écologiques.

Pour des demandes techniques, des spécifications de produits ou une assistance pour un projet personnalisé,Contactez-nousaujourd'huipour découvrir comment les goujons de cisaillement QBH peuvent améliorer votre prochain projet de construction avec précision, résistance et fiabilité.
